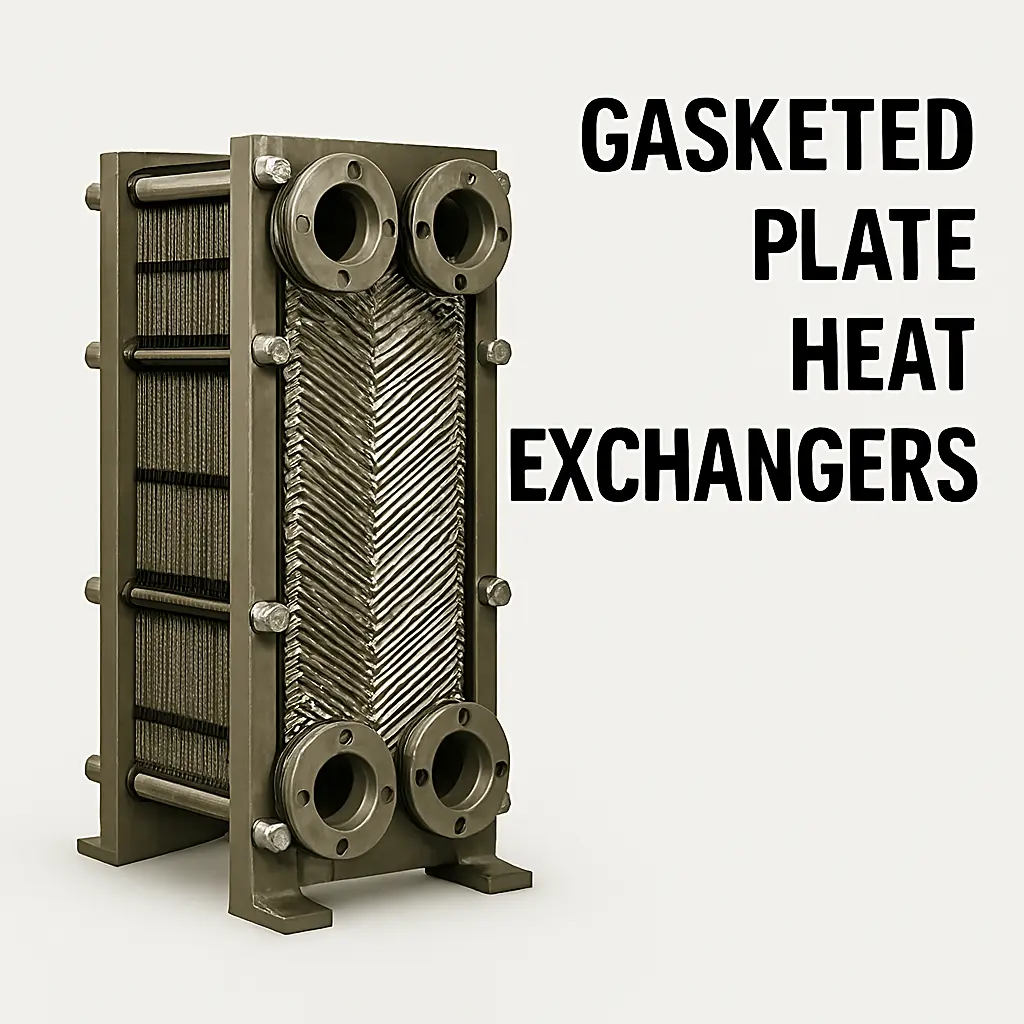

مبدلهای حرارتی صفحهای واشردار از رایجترین و اقتصادیترین انواع مبدلها هستند که برای انتقال حرارت بین دو سیال بدون تماس مستقیم طراحی شدهاند. این نوع مبدل از صفحات فلزی موجدار تشکیل شده که با واشرهای مخصوص از یکدیگر جدا شدهاند و درون یک قاب فشرده قرار میگیرند. واشرها علاوه بر آببندی، مسیر جریان سیالات را نیز هدایت میکنند.
طراحی خاص صفحات باعث ایجاد جریان مغشوش در سیال و افزایش سطح تماس، که در نتیجه راندمان انتقال حرارت را بهطور چشمگیری بالا میبرد. این مبدلها بهراحتی قابل باز شدن، تمیزکاری و تعویض قطعات هستند و برای کاربردهای متنوع صنعتی و ساختمانی بسیار مناسباند.
—
ویژگیهای کلیدی
– ساختار قابل باز شدن برای سرویس و نظافت
– راندمان بالا در انتقال حرارت با کمترین افت فشار
– طراحی فشرده و سبک با نصب آسان
– قابلیت تعویض واشرها و صفحات بهصورت جداگانه
– مناسب برای سیالات با دما و فشار متوسط
—
کاربردها
– سیستمهای گرمایش و سرمایش ساختمان
– صنایع غذایی، دارویی و نوشیدنی
– واحدهای تولید بخار و آب گرم
– صنایع شیمیایی و فرآیندی
– سیستمهای بازیافت انرژی و حرارت
—
مزایای استفاده از مبدل واشردار
– کاهش مصرف انرژی و افزایش بهرهوری
– نگهداری آسان و کاهش هزینههای تعمیرات
– انعطافپذیری در طراحی و توسعه ظرفیت
– تطابق با استانداردهای بهداشتی و صنعتی
—
سفارش و مشاوره فنی
ما آماده تأمین انواع مبدلهای واشردار در برندها و ظرفیتهای مختلف هستیم. برای انتخاب دقیق، کافی است نوع سیال، دمای کاری، ظرفیت موردنظر و شرایط محیطی را با ما در میان بگذارید.

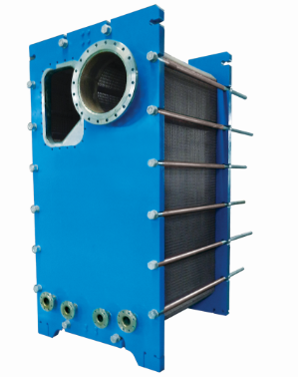

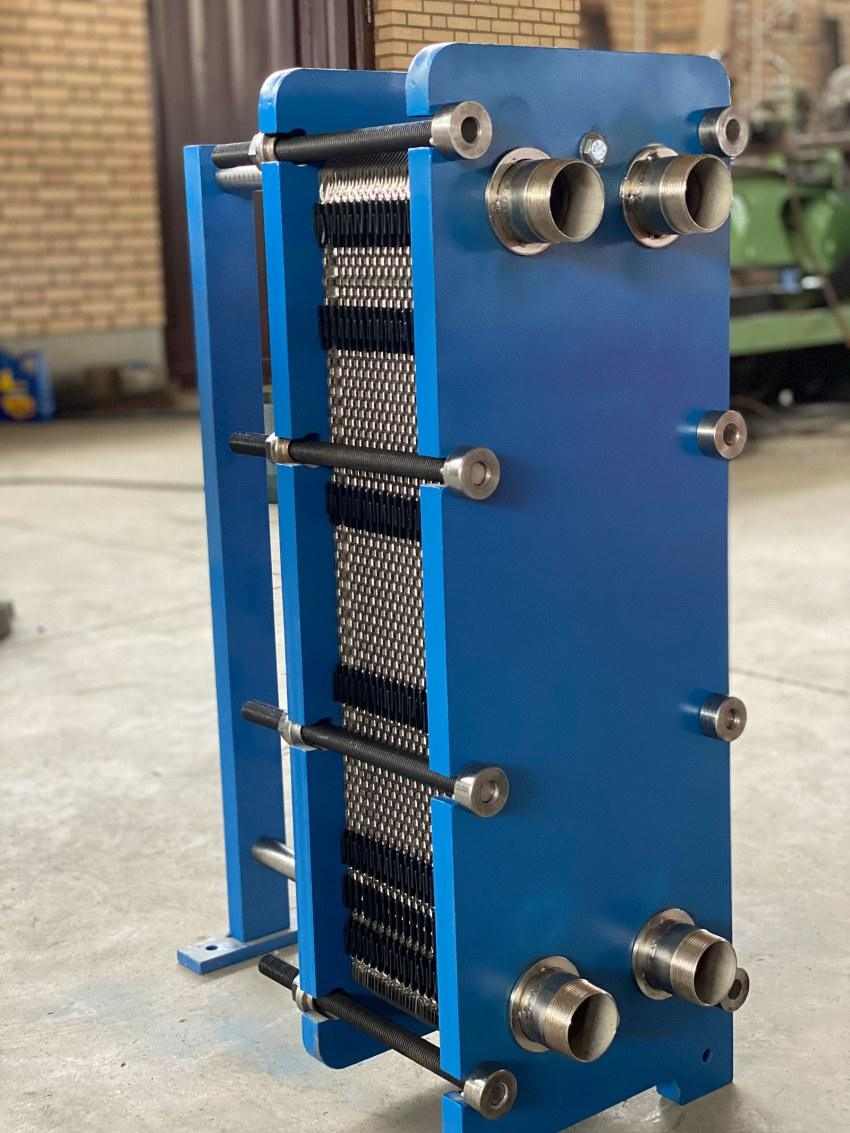

مبدل های حرارتی صفحه ای واشر دار (GPHE) یا مبدل حرارتی صفحه ای گسکت با بیش از ۱۰۰ سال قدمت، متشکل از تعدادی صفحه پرس شده با فرم های گوناگون است که در میان دو صفحه فولادی (فریم) ثابت و متحرک قرار گرفته و توسط دو ریل بالا و پایین هم محور می شوند . مجموعه صفحات قرار گرفته در فاصله فریم ثابت و متحرک توسط تعدادی پیچ به یکدیگر فشرده می شوند. در فاصله هر دو صفحه یک واشر مخصوص قرار دارد که نقش آن آب بندی دو صفحه و ایجاد یک کانال برای عبور سیالات است. مجموعه صفحات در حالی که به هم فشرده شده اند ۴ کانال جهت ورود و خروج سیالات گرم و سرد ایجاد می نمایند. این سیالات به صورت یک در میان در کانال های تشکیل شده توسط صفحات حرکت نموده و انتقال حرارت با راندمان بالا صورت می پذیرد.
برای تولید مبدل حرارتی گسکت بسته به کاربرد و نیاز های خاص از مواد مختلفی برای صفحات استفاده می کنند . مواد رایج مورد استفاده عبارت اند از استیل ۳۱۶ ، استیل ۳۰۴ ،تیتانیوم،نیکل و… است .
عملیات فشرده سازی مبدل صفحه ای ( tightening operation of a PHE):
اچار هیدرولیک برای فشرده سازی مبدل های صفحه ای
فشرده سازی مبدل های صفحه ای بزرگ نیاز به همکاری گروهی چند نیروی با تجربه و کارامد دارد و میتواند ساعت ها به طول انجامد.
با استفاده از سیستم هیدرولیک برای فشرده سازی مبدل حرارتی میتوان ابندی یک مبدل بزرگ را در زمان بسیار کوتاه تر و با صرف انرژی بسیار کمتر به پایان رساند. سیستم های هیدرولیک برای فشرده سازی مبدل های صفحه ای در دو سایز با توان ۱۰۰ و ۱۶۰ تن ساخته می شوند و قابلیت به کارگیری بر روی انواع مبدل های صفحه ای را دارا می باشند.
ضخامت پلیت مبدل گسکت بر حسب مصرف تعیین می شود.
